O SOAP foi criado com o intuito de ser um protocolo de comunicação simples (pouco exigente), baseado em XML e destinado à troca de informação tipada e estruturada entre aplicações distribuídas e descentralizadas.
De forma a não comprometer a independência em relação às plataformas de desenvolvimento, o SOAP não define um protocolo de transporte para o envio de mensagens, apesar de possuir uma descrição de como deve ser utilizado sobre HTTP. A existência desta descrição deve-se ao facto do HTTP ser o protocolo standard para a Internet. No entanto, o SOAP não se encontra vinculado ao HTTP, podendo utilizar uma grande variedade de outros protocolos. Por exemplo: FTP - File Transfer Protocol, SMTP - Simple Mail Transfer Protocol, BEEP - Blocks Extensible Exchange Protocol.
O intercâmbio de informação é efectuado através de mensagens em formato XML, estando a cargo do SOAP a definição desse mesmo formato. Uma mensagem é essencialmente uma transmissão unidireccional no sentido emissor/receptor, no entanto, estas podem ser combinadas de forma a incluir numa única mensagem a informação relativa ao pedido e à resposta, tornando-a assim uma transmissão bidireccional.
Cada mensagem é um documento XML com o seu próprio Schema, os seus próprios Namespaces, elementos e atributos, o que não é de estranhar pois não podemos esquecer que SOAP é baseado em XML. Como se sabe (???), os Namespaces permitem definir univocamente os elementos e/ou atributos de cada documento XML proveniente de Schemas} diferentes, e o SOAP tem pré-definidas duas famílias/grupos de elementos e atributos: SOAP envelope e SOAP serialization ou SOAP encoding. Uma das regras a ter em conta na definição das mensagens é a de que não podem ter DTDs associados, ou seja a declaração DOCTYPE não pode estar presente.

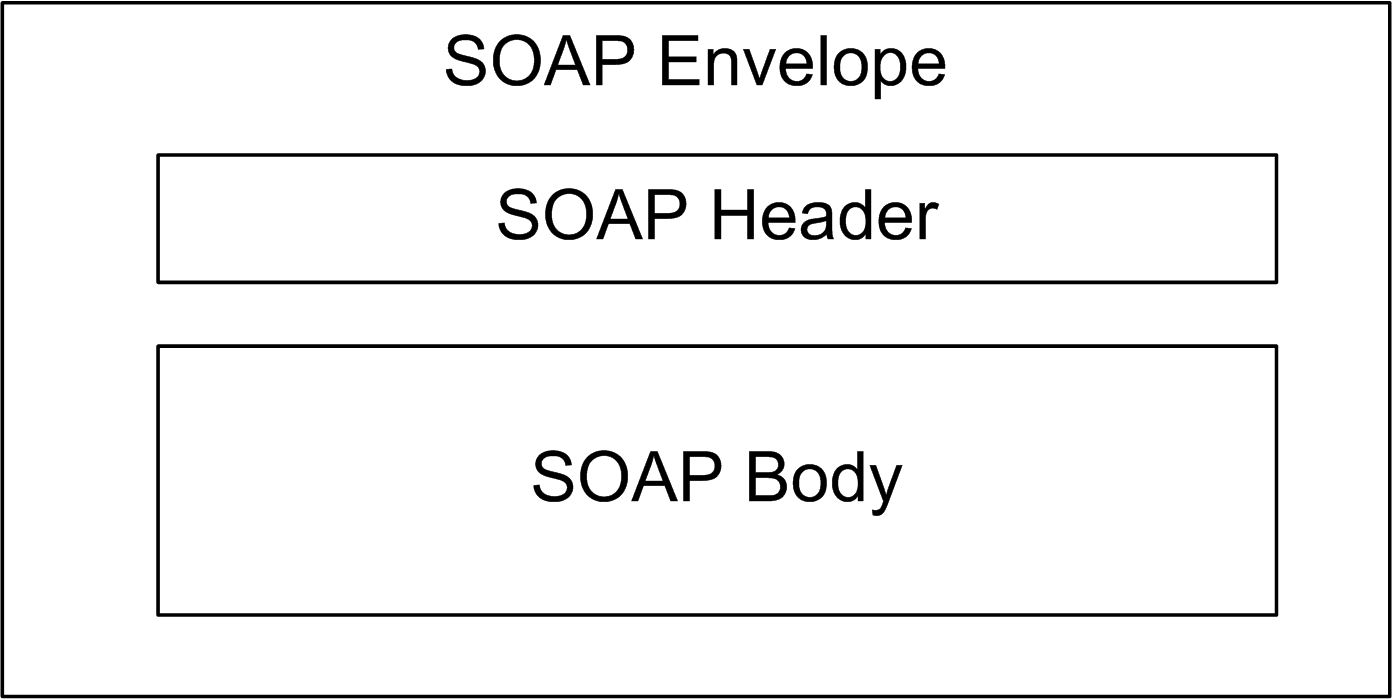

Para uma mais fácil percepção do que é uma mensagem SOAP, é muitas vezes estabelecida a analogia com uma carta de correio. A razão de tal analogia reside no facto da estrutura de uma mensagem SOAP se encontrar dividida em três secções: o envelope, o cabeçalho e o corpo (Figura 1.1, “Estrutura de uma mensagem SOAP”).
Como podemos verificar, o envelope envolve toda a mensagem sendo constituído por um cabeçalho e um corpo. Dentro do corpo encontramos o conteúdo (informação) da mensagem e, no cabeçalho, a identificação sobre a natureza desse mesmo conteúdo. É óbvio que esta é ainda uma visão generalista da constituição de uma mensagem SOAP.
Até agora tem-se vindo a falar em mensagens SOAP, mas ainda nenhuma foi apresentada. Vejamos então um exemplo de mensagens SOAP de pedido/resposta relativo a um Web Service muito simples que devolve a string "Hello" concatenada com o parâmetro que lhe é passado.
Exemplo 1.1. Um Pedido SOAP
POST /nusoap-0.9.5/Hello/serv-hello-ns.php HTTP/1.0
Host: localhost:8888
User-Agent: NuSOAP/0.9.5 (1.123)
Content-Type: text/xml; charset=ISO-8859-1
SOAPAction: "uri:ws.di.uminho.pt/Hello/hello"
Content-Length: 522
<?xml version="1.0" encoding="ISO-8859-1"?>
<SOAP-ENV:Envelope
SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"
xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
xmlns:xsd="http://www.w3.org/2001/XMLSchema"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/">
<SOAP-ENV:Body>
<ns9531:hello xmlns:ns9531="uri:ws.di.uminho.pt/Hello">
<name xsi:type="xsd:string">José Carlos Ramalho</name>
</ns9531:hello>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>
| Nome do método a invocar; |
| Parâmetro do método que se está a invocar. |
Exemplo 1.2. Uma Resposta SOAP
HTTP/1.1 200 OK
Date: Fri, 14 Dec 2012 10:45:53 GMT
Server: Apache/2.2.21 (Unix) mod_ssl/2.2.21 OpenSSL/0.9.8r DAV/2 PHP/5.3.6
X-Powered-By: PHP/5.3.6
X-SOAP-Server: NuSOAP/0.9.5 (1.123)
Content-Length: 529
Connection: close
Content-Type: text/xml; charset=ISO-8859-1
<?xml version="1.0" encoding="ISO-8859-1"?>
<SOAP-ENV:Envelope
SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"
xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
xmlns:xsd="http://www.w3.org/2001/XMLSchema"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/">
<SOAP-ENV:Body>
<ns1:helloResponse xmlns:ns1="uri:ws.di.uminho.pt/Hello">
<return xsi:type="xsd:string">Hello, José Carlos Ramalho</return>
</ns1:helloResponse>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>
| Resposta à invocação do método, designada por helloResponse; |
| Valor devolvido pelo método invocado. |
Como facilmente se verifica , os Namespaces assumem um papel preponderante em qualquer das mensagens apresentadas. Tal facto deve-se, como por esta altura o leitor deverá ser capaz de responder, à necessidade de evitar conflitos com os nomes dos elementos e atributos das diferentes mensagens SOAP.
Em ambas as mensagens apresentadas surge, na maioria dos elementos, um prefixo soap definido na declaração do Namespace:
xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/"
No entanto, este prefixo não é obrigatório nem mesmo pré-estabelecido, podendo-se optar por qualquer outro que pareça mais adequado. Os prefixos normalmente utilizados são: soap e SOAP-ENV.
No exemplo apresentado é possível encontrar os principais elementos de uma mensagem: Envelope, Header e Body. No entanto, existe ainda um outro elemento pré-definido Fault, sobre o qual nos debruçaremos mais à frente.
Antes de analisarmos cada um dos elementos referidos, é necessário compreender alguns dos conceitos simples, mas sem os quais a compreensão da estrutura de uma mensagem SOAP se tornará penosa.
Tal como foi referido anteriormente a troca de mensagens envolve essencialmente duas partes: o emissor e o receptor. A cada receptor que executa algum processamento sobre a mensagem, chamamos: endpoint ou ponto terminal. É da responsabilidade do ponto terminal a análise da mensagem e a remoção da parte que lhe é endereçada. No entanto, cada ponto terminal pode ser simultaneamente receptor e emissor, sendo então designado por intermediário}. Perante uma mensagem SOAP cada ponto terminal/intermediário executa três operações:
Análise da mensagem e verificação se alguma parte da mesma lhe é endereçada;
Verificação se alguma das partes que se lhe são dirigidas é de execução obrigatória. Se conseguir executar as operações processa a mensagem, caso contrário rejeita-a;
Se se trata de um intermediário, então é necessário retirar todas as partes identificadas na 1ª operação e só depois enviar a mensagem ao próximo ponto terminal.

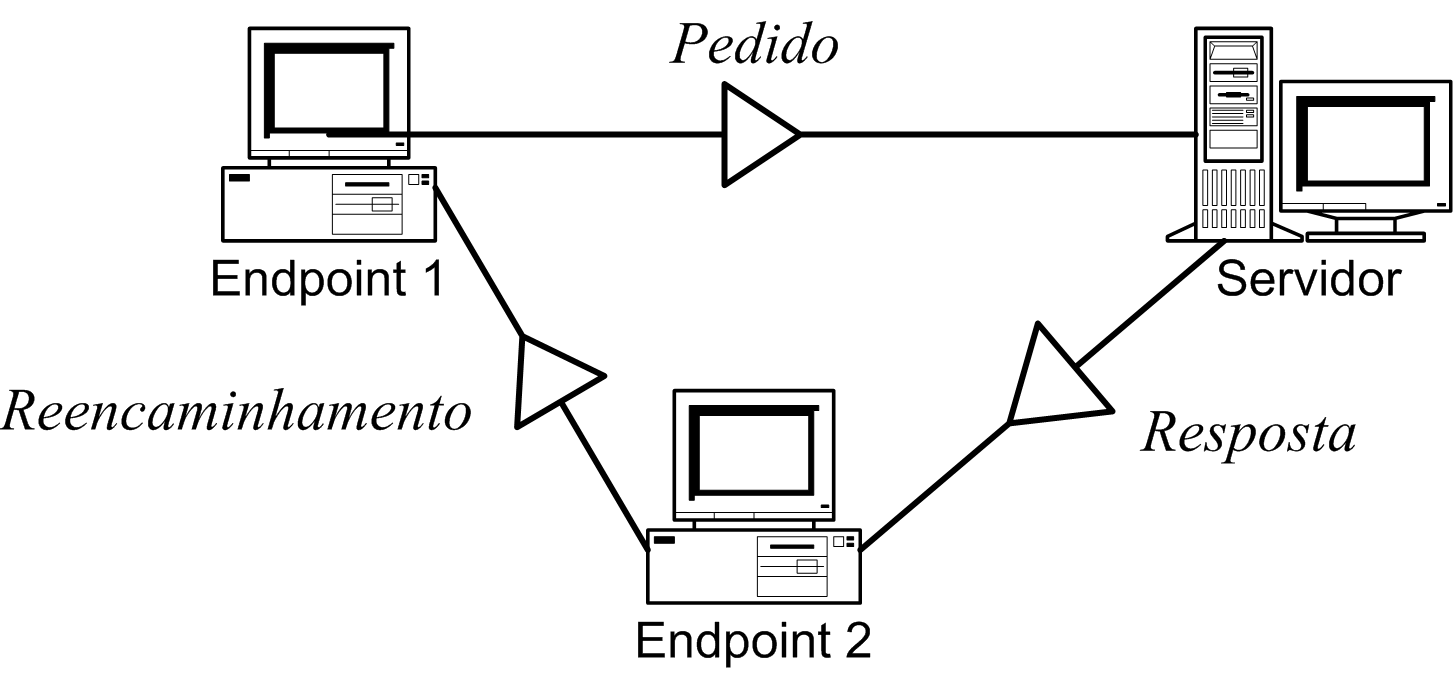

Para uma percepção gráfica da forma como se processa a troca de mensagens SOAP entre emissor(es) e receptor(es) ver Figura 1.2, “Troca de mensagens SOAP”.
Relativamente ao elemento Envelope, este apresenta-se como o elemento raiz de uma mensagem SOAP, correspondendo portanto à descrição da mensagem e do que deve ser processado. Este elemento tem como Namespace obrigatório a string: http://schemas.xmlsoap.org/soap/envelope/. Analisando a última mensagem apresentada (Exemplo 1.2, “Uma Resposta SOAP”), verificamos a existência do atributo opcional, encodingStyle, o qual pode ser usado para definir a forma como os dados serão representados na mensagem. Este atributo pode aparecer em qualquer elemento da mensagem, no entanto, no caso do SOAP, o atributo encodingStyle aparece usualmente no elemento Envelope.
Por esta altura já verificámos o uso dos Namespaces nas mensagens SOAP, no entanto, os XML Schemas (xsd) ainda não foram referidos. No Encoding pode-se utilizar Schemas para efectuar a validação e conversão de tipos. Como facilmente se constata pelo exemplo anterior, o valor do atributo encodingStyle é um URI (http://schemas.xmlsoap.org/soap/encoding/), o qual aponta para um Schema. Apesar de opcional, este atributo deve ser sempre indicado para permitir a identificação dos tipos de dados, que podem ser simples e/ou complexos.
Apesar de todas as potencialidades do SOAP, ele apresenta, quer por opção na altura do seu desenvolvimento quer por razões que têm a ver com a independência de plataformas de desenvolvimento, algumas limitações a nível de segurança, reencaminhamento e transacções, entre outros. No entanto, é possível adicionar ao SOAP módulos designados por extensões, os quais permitem adicionar funcionalidades não implementadas pelo SOAP. É nestes casos que o elemento Header se torna importante.
O elemento Header é opcional e tem como função estender as funcionalidades das mensagens SOAP. Desta forma é possível adicionar novas funcionalidades à mensagem, tais como autenticação, transacções, encriptação, sem ser necessário alterar as especificações do SOAP, permitindo deste modo manter a interoperabilidade de sistemas (Secção 3, “Alguns exemplos de extensões SOAP”). Este elemento, no caso de existir, tem de ser o primeiro "filho" do elemento Envelope. O cabeçalho (Header) contém um ou mais sub-elementos, os quais designamos por entradas. Os pontos terminais ao receberem a mensagem vão verificar se existe alguma entrada que lhes seja endereçada e, em caso afirmativo, determinam qual a acção a executar com a informação contida no elemento Body da mensagem SOAP. Desta forma, é possível ir adicionando entradas/extensões ao longo do tempo, sem criar incompatibilidades com pontos terminais já existentes.
Dentro do elemento Header convém salientar dois atributos importantes:
- actor
Vimos anteriormente que os pontos terminais irão procurar informação nas entradas do Header para saber se existe alguma informação que lhes seja dirigida. Este atributo permite identificar a que ponto terminal se destina o elemento Header. Para tal, o SOAP reconhece dois valores possíveis:
http://schemas.xmlsoap.org/soap/actor/next, o qual indica que a entrada é dirigida ao primeiro ponto terminal que a encontrar, e o valor obtido por omissão do atributo, o qual indica que se destina ao ponto terminal final, i.e., ao ponto terminal que vai tratar o corpo da mensagem;- mustUnderstand
No envio de uma mensagem SOAP, está implícito o facto do ponto terminal saber como processar a mensagem. Contudo, um ponto terminal pode ou não saber como lidar com determinada entrada do cabeçalho, mas ao mesmo tempo ser capaz de processar correctamente a mensagem. Se o emissor quiser garantir que o receptor sabe como lidar com determinada entrada do cabeçalho, basta colocar o atributo
mustUnderstandcom o valortrueou o equivalente binário1. No caso deste atributo se encontrar presente e o ponto terminal não ser capaz de lidar com a entrada do cabeçalho que lhe é endereçado, o ponto terminal deve rejeitar toda a mensagem.
O elemento Body é um elemento obrigatório de qualquer mensagem SOAP e nele encontramos a informação propriamente dita.
Na primeira mensagem apresentada, Exemplo 1.1, “Um Pedido SOAP”, podemos ver a chamada a um método hello, na qual é passado um parâmetro correspondendo ao nome da pessoa que se quer cumprimentar.
Dentro do corpo de uma mensagem podemos encontrar desde simples chamadas a métodos, até stylesheets, ou qualquer outro tipo
de informação, em formato XML, que se pretenda transferir através de uma mensagem. O conteúdo da mensagem é representado através de elementos do Body, e é serializável de acordo com as definições escolhidas, ou seja, de acordo com o encodingStyle escolhido.
Até agora foi apresentada a estrutura de uma mensagem SOAP partindo do pressuposto que tudo corre bem, i.e., onde não existem erros durante o envio e processamento das mensagens. Mas na vida real as aplicações não são tão bem comportadas, existem sempre imprevistos que prejudicam o correcto funcionamento de um Web Service. Para fazer face a estes problemas existe um sub-elemento, opcional, do elemento Body, que representa um erro na mensagem SOAP. Estamos a falar do elemento Fault, através do qual é possível dar uma localização e formato aos erros.
Exemplo 1.3. Elemento Fault numa mensagem SOAP
A seguir, mostra-se um exemplo de uma mensagem de resposta com um elemento Fault. Este exemplo corresponde a uma aplicação, discutida mais à frente, que fornece um serviço aritmético em que duas das funcionalidades recebem parâmetros inteiros e outras duas parâmetros reais. A mensagem apresentada é gerada quando com um dos métodos que deve receber parâmetros inteiros é invocado com parâmetros reais.
HTTP/1.0 500 Internal Server Error
Date: Tue, 28 Aug 2012 17:02:53 GMT
Server: Apache/2.2.21 (Unix) mod_ssl/2.2.21 OpenSSL/0.9.8r DAV/2 PHP/5.3.6
X-Powered-By: PHP/5.3.6
Status: 500 Internal Server Error
X-SOAP-Server: NuSOAP/0.9.5 (1.123)
Content-Length: 705
Connection: close
Content-Type: text/xml; charset=ISO-8859-1
<?xml version="1.0" encoding="ISO-8859-1"?>
<SOAP-ENV:Envelope
SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"
xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/"
xmlns:xsd="http://www.w3.org/2001/XMLSchema"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/">
<SOAP-ENV:Body>
<SOAP-ENV:Fault>
<faultcode xsi:type="xsd:string">Sender</faultcode>
<faultactor xsi:type="xsd:string">uri:ws.di.uminho.pt/Aritmetica/soma</faultactor>
<faultstring xsi:type="xsd:string">n1 e n2 devem ser inteiros</faultstring>
<detail xsi:type="xsd:string">O valor recebido para n1 é string e para n2 é string</detail>
</SOAP-ENV:Fault>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>No caso deste exemplo, todo o elemento Fault foi construído pelo servidor tendo sido programada a sua geração.
O elemento Fault corresponde a um registo constituído pelos seguintes campos:
- faultcode
Elemento que contém um valor identificativo da falta. A última especificação do SOAP tem uma lista pré-definida dos tipos de faltas que pode eventualmente ser estendida em caso de necessidade:
- VersionMismatch
Este é o código gerado quando as versões do SOAP, entre cliente e servidor, não batem certo, ou quando os NameSpaces dos dois lados não coincidem;
- MustUnderstand
No pedido, vinha um elemento no
Headerindicando que o servidor para poder responder teria que entender uma certa funcionalidade, quando isso não acontece é este o código gerado;- DataEncodingUnknown
No pedido, no
Headerou num elemento doBodyhá um elemento que tem umencodingespecificado que não reconhecido ou suportado do lado do servidor;- Sender
A mensagem do pedido não está formada corretamente, ou por má construção ou simplesmente porque falta um elemento obrigatório para que o servidor possa satisfazer o pedido;
- Receiver
O pedido não pode ser respondido por dificuldades no servidor, por algum motivo uma ou várias das tarefas que teria de realizar não foram realizadas.
- faultstring
Elemento que contém uma descrição da falha. No exemplo apresentado, a falha é devida a um type mismatch;
- faultactor
contém um URI com a identificação do ponto terminal que origina a falha. A ausência deste elemento indica que o erro aconteceu no endpoint final;
- detail
A especificação deste elemento torna-se obrigatória quando ocorrem problemas no processamento da mensagem por parte do servidor, ou seja, no caso em que o elemento
faultcodetoma o valorReceiver. Nele podem ser encontrados alguns detalhes da falha, tais como o módulo e linha de código onde ocorreu o erro.
Termina aqui a descrição da estrutura duma mensagem SOAP. Na próxima secção, discute-se com mais detalhe a utilização de tipos de dados para caracterizar os parâmetros de entrada e de saída das funcionalidades expostas por um Web Service.
